Optionen bis zu 4 Gb/s Statusmodus und 10 GHz Timing-Modus

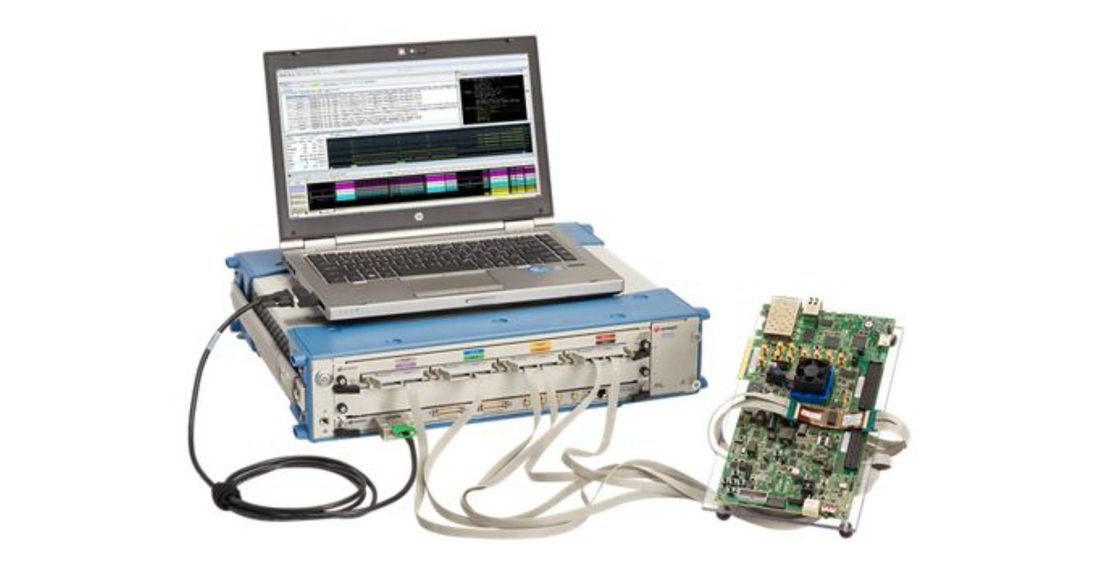

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sDas U4164A-Logik-Analysator-Modul bietet folgende einzigartige Funktionen, mit denen Sie Messungen durchführen können und Einblicke erzielen können, die mit anderen Logik-Analysatoren nicht verfügbar sind.

Das U4164A-Logikanalysatormodul verfügt über zwei Betriebsmodi: Quad-Sample-State-Modus und 10 GHz Viertelkanal-Timing-Modus.Der Modus Quad-Sample-Zustand erreicht vier verschiedene Probenpositionen bei zwei unabhängig eingestellten Schwellenwerten von einem einzigen Sondenpunkt auf jeder Eingabe.

Der Quad-Sample-Status-Modus bedeutet, dass weniger Platz benötigt wird, um hohe Datenrate-Signale wie DDR4, DDR5, LPDDR4,und LPDDR5, die unterschiedliche Probenpositionen für Lesen und Schreiben von Daten und getrennte Proben für steigende / fallende Kanten für Datenraten von mehr als 2 erfordern.5 Gb/s. Der Viertelkanal-Zeitmodus (10 GHz) bietet bis zu 1,6 Gb Proben pro Eingabe.Das U4164A-Logik-Analysermodul enthält mehrere neue Funktionen, die den Ingenieuren bei der Entwicklung von Hochgeschwindigkeits-Digital- und DDR / LPDDR-Speichern helfen, das Ein- und Debugging ihrer Systeme zu beschleunigen.Die U4164A verfügt über eine Steuerung der Verzerrung des Zeitmodus, doppelte Schwellenwerte im doppelten Probenzustand, eine Uhrhysterese-Steuerung zur Anpassung der Geräuschempfindlichkeit des Zustandsmodus,und die tiefste Speichertiefe der Branche (400 Mb Vollkanal), 800 Mb Halbkanal und 1,6 Gb Viertekanal).

Um den Einblick aus den U4164A-Spuren zu erweitern, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 und ONFi (Open NAND Flash Interface) Speicheranalyse und Begleitervalidierung.
