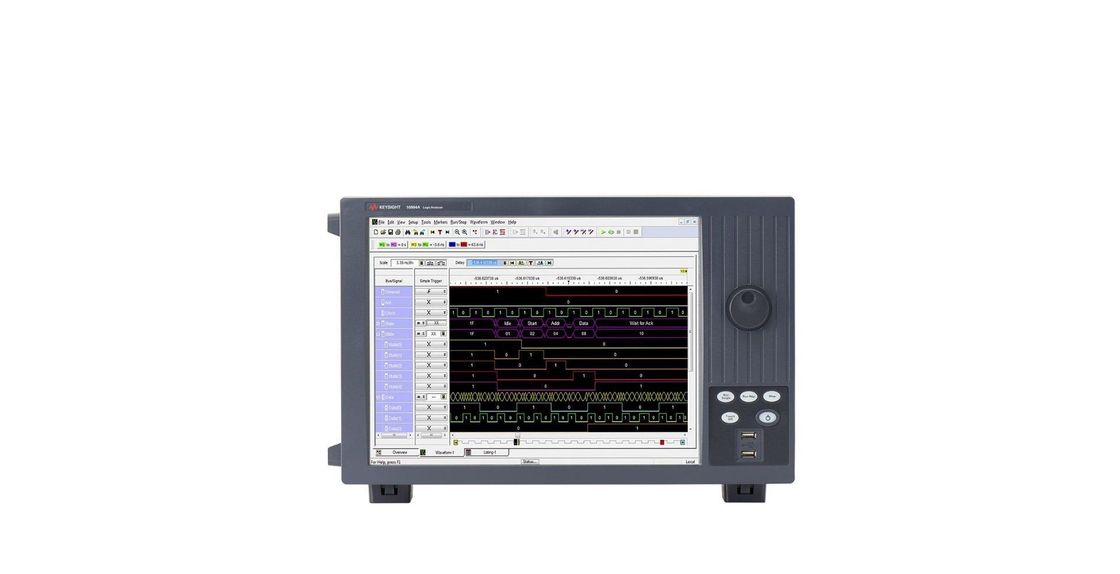

Konfiguration des Logikanalysators

• 68 Kanäle, 350 MHz-Zustand, 12,5 GHz Timing Zoom, 2,5 GHz Timing, 2 Mb Tiefenstandard
• 15 Zoll (38,1 cm) großes Farb-Touchscreen-Display zur Anzeige und schnellen Navigation großer Anzahl von Signalen und Bussen
• eingebautes abnehmbares SSD-Laufwerk, USB 3.0-Ports und LAN für schnelle Datenübertragung und Speicherung großer Datenmengen
• 1.4 GHz-Triggersequenzer zur Sicherstellung der Erfassung von Hochgeschwindigkeitsereignissen

Zeitanalyse (asynchrone Probenahme)

• bis zu 2,5 GHz/5,0 GHz/10 GHz (ganz/halb/viertel Kanal) für die Aufnahme von Signalaktivität in hoher Auflösung
• bis zu 128 Mb/256 Mb/512 Mb (ganz/halb/viertel Kanal) großer Speicher für die Identifizierung der Ursache eines Problems und eines Symptoms, weit voneinander getrennt in der Zeit
• 12.5 GHz (80 PS) Timing-Zoom mit 256K Speichertiefe zur Analyse des Auslöserereignisses mit hoher Auflösung

Zustandsanalyse (synchrone Probenahme)

• Zustandsdatenraten bis zu 1,4 Gb/s, Zustandsklockraten bis zu 700 MHz für die Hochgeschwindigkeitsdatenerfassung
• automatische Einstellung der Schwellen-/Probenposition für genaue Messungen in Schnellbussen
• Gleichzeitige Augendiagramme auf allen Kanälen zur schnellen Identifizierung von Problemsignalen

Konfigurationsbedürfnisse (Sonden und zusätzliche Software separat bestellt)

• Aus einer Vielzahl von einseitigen und differenzierten Allzweck- und Anwendungsproben auswählen
• Hinzufügen von Anwendungssoftware für Erkenntnisse zum Debug, Analysieren und Optimieren des Betriebs Ihres Systems
• beinhaltet Tastatur, Maus, Zubehörtasche, Stromkabel und 3-Jahresgarantie
