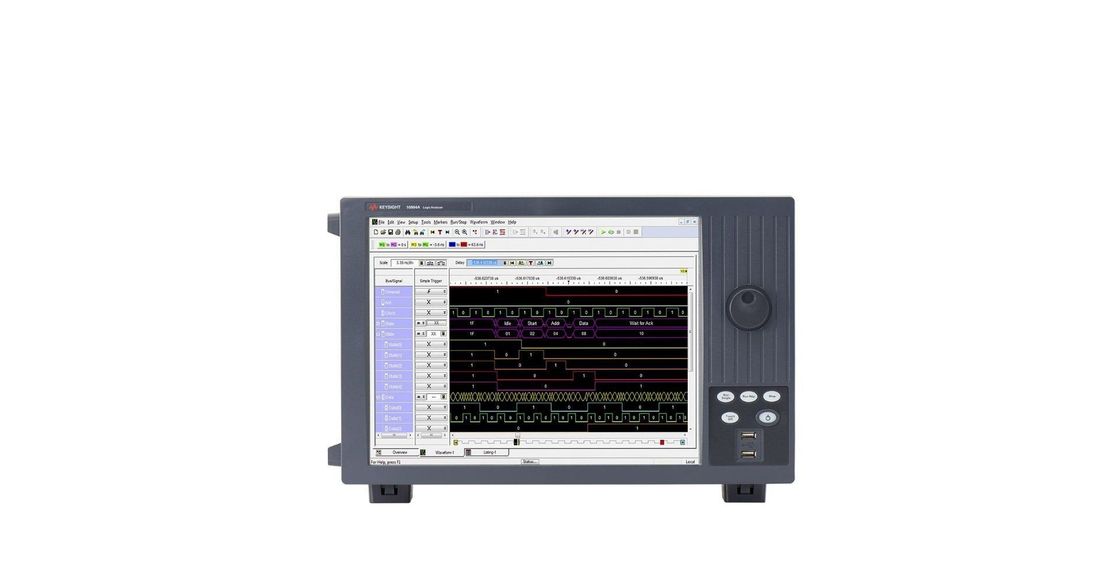

Konfiguration des Logikanalysators

• 34 Kanäle, 350 MHz-Zustand, 12,5 GHz Timing Zoom, 2,5 GHz Timing, 2 Mb Tiefe Standard
• 15 Zoll (38,1 cm) großes Farb-Touchscreen-Display zur Anzeige und schnellen Navigation großer Anzahl von Signalen und Bussen
• eingebautes abnehmbares SSD-Laufwerk, USB 3.0-Ports und LAN für schnelle Datenübertragung und Speicherung großer Datenmengen
• 1.4 GHz-Triggersequenzer zur Sicherstellung der Erfassung von Hochgeschwindigkeitsereignissen

Zeitanalyse (asynchrone Probenahme)

• bis zu 2,5 GHz/5,0 GHz (Voll-/Halbkanal) für die Aufnahme von Signalaktivität in hoher Auflösung
• bis zu 128 Mb/256 Mb (Full-/Half-Channel) Deep-Memory zur Identifizierung der Ursache eines Problems und eines Symptoms, weit zeitlich getrennt
• 12.5 GHz (80 PS) Timing-Zoom mit 256K Speichertiefe zur Analyse des Auslöserereignisses mit hoher Auflösung

Zustandsanalyse (synchrone Probenahme)

• Zustandsdatenraten bis zu 1,4 Gb/s, Zustandsklockraten bis zu 700 MHz für die Hochgeschwindigkeitsdatenerfassung
• automatische Einstellung der Schwellen-/Probenposition für genaue Messungen in Schnellbussen
• Gleichzeitige Augendiagramme auf allen Kanälen zur schnellen Identifizierung von Problemsignalen

Konfigurationsbedürfnisse (Sonden und zusätzliche Software separat bestellt)

• Aus einer großen Auswahl an einseitigen und differenzierten Allzweck- und Anwendungsproben wählen.
• Fügen Sie Anwendungssoftware hinzu, um die Funktionsweise Ihres Systems zu debuggen, zu analysieren und zu optimieren.
• Kaufen Sie die Geschwindigkeit und Speichertiefe, die Sie heute benötigen, und aktualisieren Sie sie, wenn sich Ihre Bedürfnisse ändern.
• Einschließlich Tastatur, Maus, Zubehörtasche und Stromkabel.
