Anwendungen

• Luft- und Raumfahrt
• Kommunikation
• Elektronikprüfung
• Hochenergiephysik

Funktionalität

• 5 Steckplätze für AXIe-Instrumentenmodule
• eingebettetes AXIe-Systemmodul
• Hohe Leistung, bis zu 300 Watt Kühlung pro Slot
• Optionale GPS-Synchronisierung und Zeitstempel
• Optionale integrierte Backside-Steuerung für Digitalisierer (M9506A-BC1), die eine sichere SCPI über LAN-Funktionalität ermöglicht

Leistungsmerkmale

• konfigurierbare PCIe-Schnittstelle mit zwei Ports der Generation 3 zur Verbindung des Chassis mit einem externen Steuergerät und/oder zur Verbindung mehrerer Chassis (bis zu 16 GB/s Datenrate je nach Konfiguration)
• Generationen 3 PCIe x16-Verbindungen zu jedem Modul-Slot (maximal 16 GB/s Datenrate)
• Blitzschlag^TM 3 Schnittstelle bietet eine alternative Verbindung zu einem Thunderbolt-ausgestatteten Laptop oder Desktopcomputer

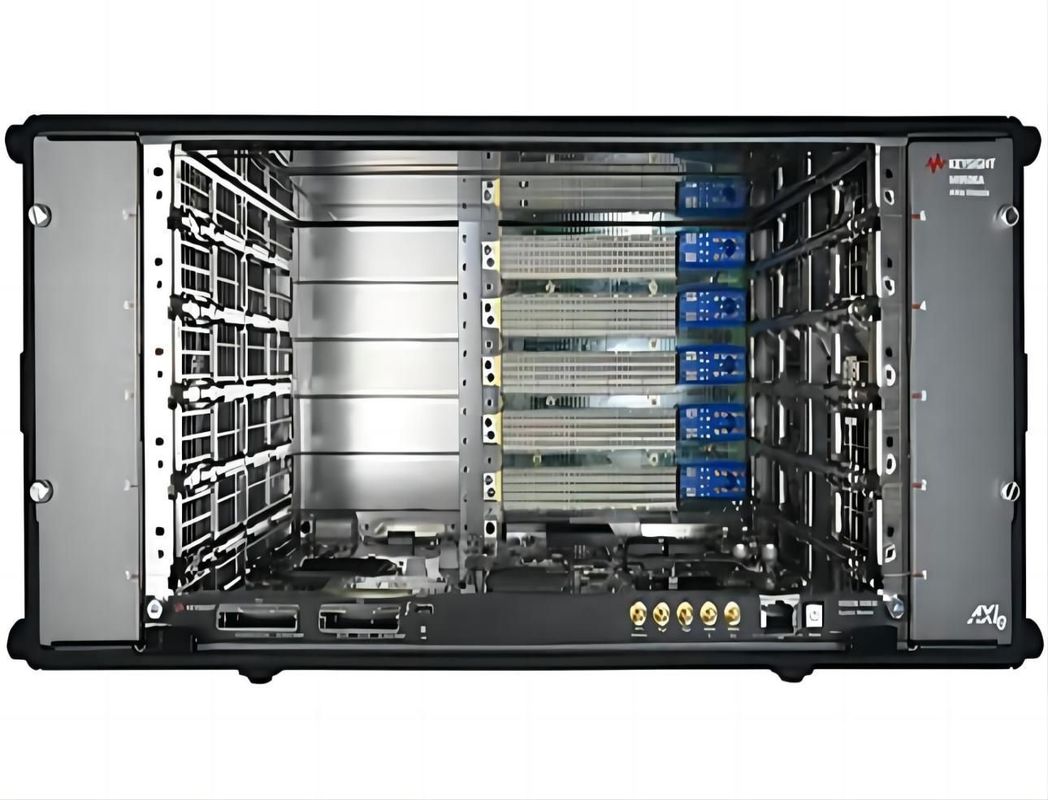

Das Keysight M9506A ist ein leistungsstarkes AXIe-Chassis und die beste Wahl für anspruchsvolle, modulare Anwendungen.Es bietet 5 Steckplätze für AXIe-Instrumentenmodule, bis zu 300 Watt pro Schlitze, und enthält ein eingebettetes Systemmodul, das keinen Instrumentenschlitze einnimmt.Das eingebettete Systemmodul (ESM) bietet eine Gen 3 x8/x16 PCIe®-Schnittstelle zum Anschließen des Chassis an eine externe Steuerung oder zur Erweiterung des Systems mit mehreren ChassisUm den Rackplatz zu minimieren, sind die Instrumentenmodul-Schlitze horizontal angeordnet.

Die M9506A-BC1-Optionen fügen eine geschlossene, instrumentelle, Linux-basierte Steuerung an der Rückseite des M9506A-Chassis hinzu.die Benutzerfreundlichkeit der traditionellen Bankplatte mit den Vorteilen einer modularen Plattform verbindenEine einfache LAN-Verbindung ermöglicht eine einfache SCPI-basierte Steuerung vieler Kanäle in einem kleinen Raum.

Die M9506A-GPS-Option bietet die Möglichkeit der GPS-Synchronisierung sowie einen externen Antennenanschluss auf der Frontplatte.Es bietet eine genaue 1 PPS Ausgang und die 10/100 MHz Referenz kann auf diese Uhr gesperrt werdenDas PPS-Signal kann zur Auslösung von I/O verbreitet werden und Auslösereignisse können mit Zeitstempel versehen werden.
