Anwendungen

• Transportanwendungen (kann auch auf einem Regal montiert werden)

Funktionalität

• 2 Steckplätze für AXIe-Instrumentenmodule
• eingebettetes AXIe-Systemmodul
• Hohe Leistung, 200 Watt Kühlung pro Schlitz

Leistungsmerkmale

• Gigabit-LAN-Verbindung zu jedem Modul-Slot
• PCIe x8-Schnittstelle zur Systemsteuerung der 2. Generation bietet eine Datenrate von bis zu 4 GB/s vom externen Controller
• PCIe x4-Verbindungen der zweiten Generation zu jedem Modul-Slot (Datenrate von höchstens 2 GB/s)

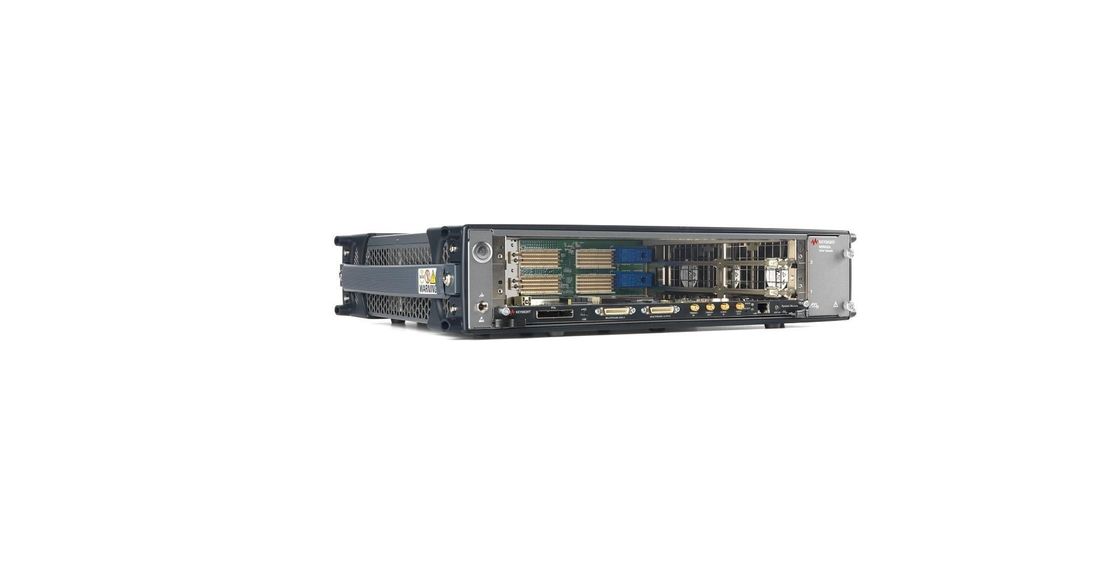

Das M9502A AXIe Chassis ist vollständig kompatibel mit der AXIe 1.0 Spezifikation. Es enthält ein eingebettetes Systemmodul (ESM), das keinen Instrumentenslot einnimmt.Dieses Systemmodul führt die in der AXIe-Spezifikation enthaltenen Chassis-Managementfunktionen aus.Darüber hinaus bietet es PCI- und LAN-Schnittstellen für die Verbindung zu einem externen Computer, externe Clock- und Trigger-Anschlüsse sowie Keysight-exklusive Inter-Chassis-Synchronisationsanschlüsse.Der in der M9502A implementierte lokale Bus bietet die maximal 62 Paare, die nach der AXIe-Spezifikation zulässig sind.. Kombinieren Sie den M9502A mit dem M9048A PCIe Desktop Adapter, um die höchste Systembandbreite zu erreichen.

Der M9502A ist perfekt für tragbare Anwendungen, die eine höhere Leistung von AXIe erfordern.Es kann auch in einem Regal installiert werden und die Instrument Module Schlitze horizontal angeordnet werden, um Rack Platz zu minimierenDiese Anordnung in Kombination mit einem leistungsstarken Kühlsystem ermöglicht es, das Chassis in nur 2U Platz aufzustellen.Die M9502A ist auch so konzipiert, dass sie leicht zu warten ist, da sowohl die Stromversorgung als auch das Lüfterfach entfernt werden können, während das Fahrwerk im Rack bleibt.
