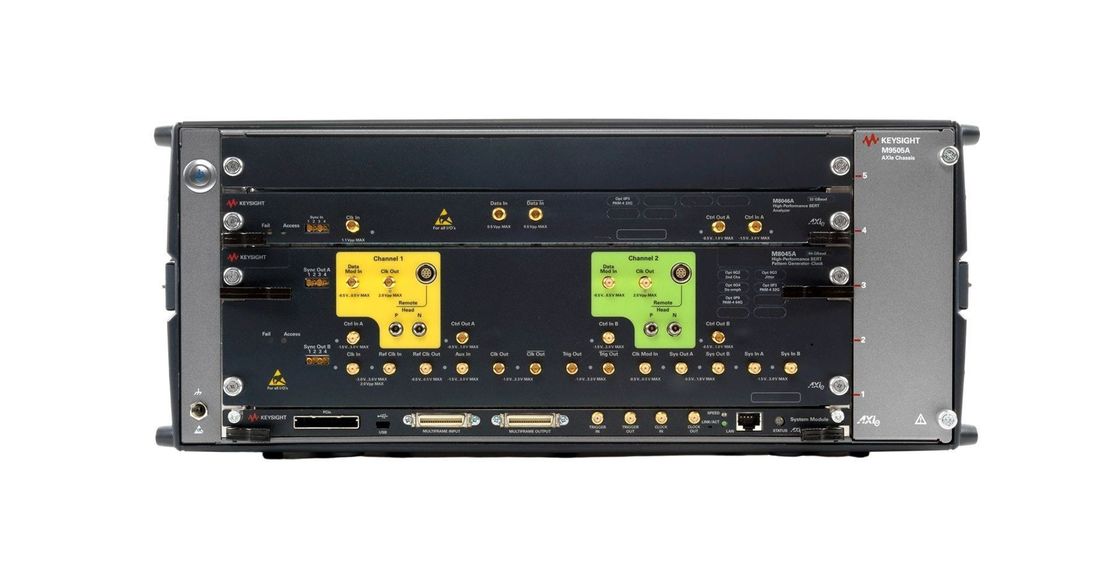

J-BERT M8020A Hochleistungs-BERT

Der leistungsstarke Keysight J-BERT M8020A ermöglicht eine schnelle und genaue Empfängercharakterisierung von Ein- und Mehrspurgeräten mit bis zu 16 oder 32 Gb/s.

Mit dem heutigen höchsten Integrationsniveau vereinfacht der M8020A Ihre Testvorbereitungen.Durch interaktives LinkausbildungDer J-BERT M8020A wird den Einblick in Ihr Design beschleunigen.

Zielanwendungen

Der M8020A ist für Forschungs- und Entwicklungsingenieure und Prüfingenieure ausgelegt, die die Konformität von Chips, Geräten, Platten,und Systeme mit seriellen E/A-Ports bis zu 16 Gb/s und 32 Gb/s. Der M8020A kann verwendet werden, um beliebte Serienbus-Standards wie PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, Speicherbusse, Backplanes, Repeatern,Aktivoptische Kabel, Thunderbolt, 10 GbE, 100 GbE (optisch und elektrisch), SFP+, CFP2/4-Transceiver und CEI.

• Datenraten bis 8,5/ 16 Gb/s für Mustergenerator und Fehlerdetektor
• mit einer Geschwindigkeit von mehr als 20 GHz
• integrierte und kalibrierte Jitter-Injektion: RJ, PJ1, PJ2, SJ, BUJ, Sinusinterferenz (allgemeiner und differenzierter Modus), SSC (dreieckig und willkürlich, restlich)
• 8-Tap-Ausdruck (positiv und negativ) bis zu 20 dB
• integrierte und verstellbare ISI für die Verlustemulation
• Interaktive Verbindungstraining für SAS-3, USB 3.0/3.1 und PCI Express mit Unterstützung von 8 GT/s und 16 GT/s
• Interaktive TxEQ-Schulungen für IEEE 10GBASE-KR, 25GBASE-KR und 100GBASE-KR4
• integrierte Datenwiederherstellung und Ausgleich von Taktdaten
• Systemintegration mit M8070A-Software für die M8000 BER-Serie
• nahtloser Betrieb mit BERT/Scope und beliebigen Wellenformgeneratoren
