Wiederholbare und genaue Ergebnisse mit M8040A

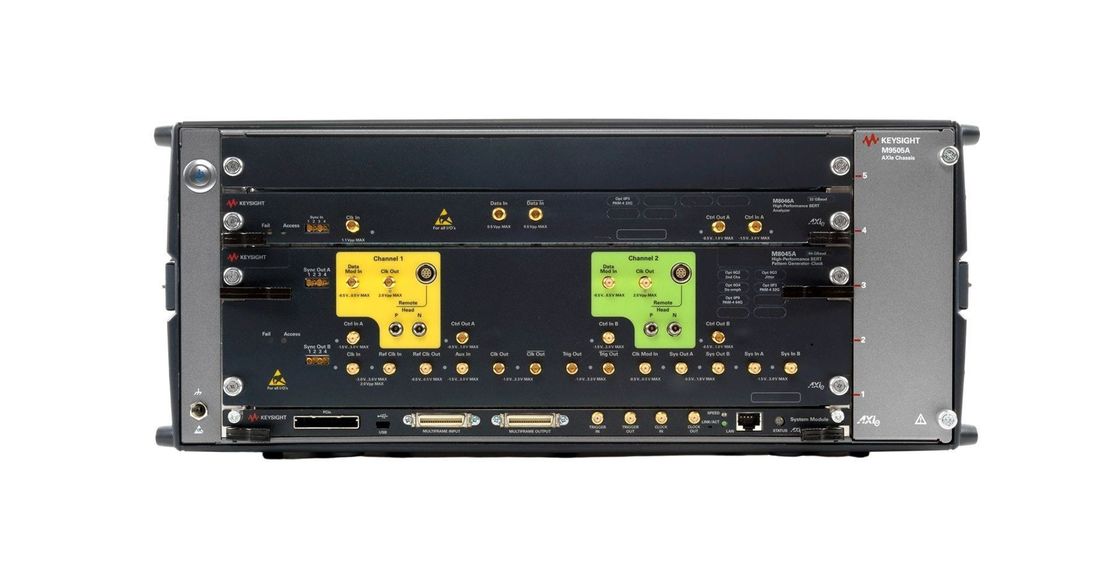

Der M8040A Hochleistungs-BERT liefert saubere NRZ- und PAM4-Signale bis zu 64 GBaud mit schnellen Übergängen und geringer innerer Jitter.85 mm-Kabel bringen die Leistung nahe an die Prüfvorrichtung, wodurch die Signalverschlechterung durch Verlustkanäle minimiert wird.

• Datenraten von 2 bis 64 GBaud PAM4-Signal
• Echte PAM4-Fehlererkennung in Echtzeit bis 58 GBaud
• eingebaute De-Emphasis, Ausgleich des Analyzors und Uhrwiederherstellung
• integrierte und kalibrierte Jitter-Injektion: RJ, PJ1, PJ2, SJ, BUJ und clk / 2 Jitter
• zwei Mustergeneratorkanäle pro Modul zur Nachahmung der Aggressionsspur
• Interaktive Verbindungstraining und SKP OS Filterung für 8 / 16 / 32 / 64 GT/s PCI Express®
• algorithmische PRBS, QPRBS und speicherbasierte Muster, Mustersequenzer
• für PAM4, Graukodierung, FEC-Codierung sowie Precoder- und Fehlerverteilungsanalyse
• Alle Optionen und Module können aktualisiert werden
• bietet eine echte Fehleranalyse und liefert wiederholbare und genaue Ergebnisse, die die Leistungsmargen Ihrer Geräte optimieren

Zielanwendungen

Der M8040A ist für Forschungs- und Entwicklungsingenieure und Prüfingenieure konzipiert, die Chips, Geräte, Transceivermodule und Unterkomponenten, Platten,und Systeme mit seriellen E/A-Ports, die mit Datenraten von bis zu 32 GBaud und 64 GBaud im Server arbeiten, Computing, Rechenzentren und Kommunikationsindustrie.

Der M8040A kann für Empfänger (Eingang) -Tests für viele beliebte Interkonnektionsstandards verwendet werden, die PAM4- und NRZ-Datenformate wie: PCIe 6.0 / 5.0 / 4 verwenden.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G und CEI-112G, 64G/112G Fiber Channel, Infiniband-HDR und proprietäre Schnittstellen für Chip-zu-Chip, Chip-zu-Modul, Backplanes, Repeater,mit einer Leistung von mehr als 50 W und.

Der Mustergenerator des M8040A GBaud BERT liefert ein sauberes 32 und 26,5625 GBaud PAM4-Ausgangssignal.
