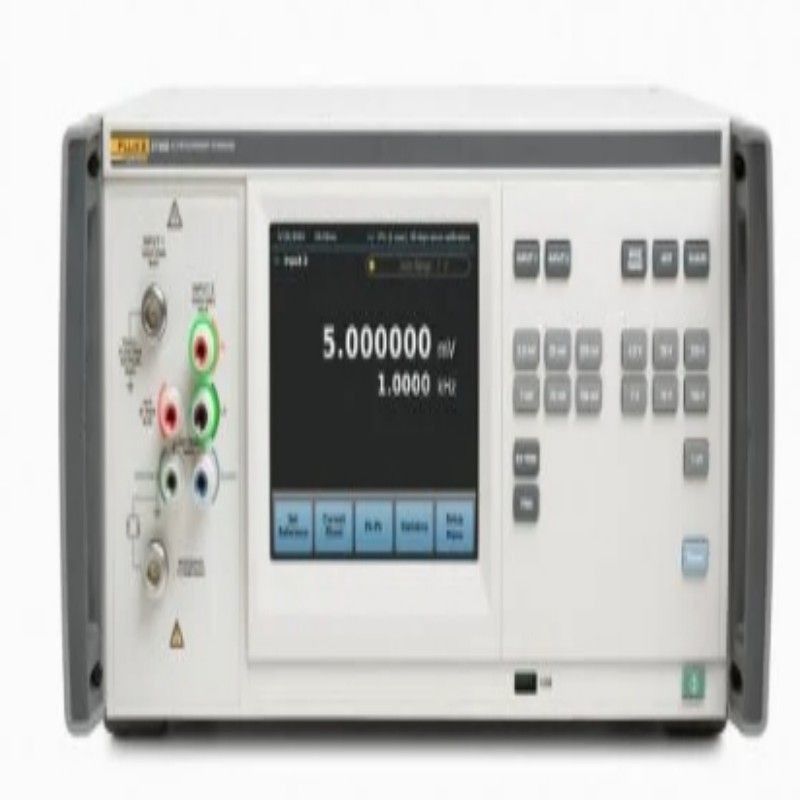

Fluke 5790b Wechselstrommessstandard Einfache grafische Benutzeroberfläche und Ergonomie

Aktualisierte Funktionen liefern Verbesserungen innen und außen

Seit seiner Veröffentlichung im Jahr 1990 hat sich der 5790A einen unvergleichlichen Ruf als der präziseste AC-Messstandard der Branche erworben.Die Technologie hinter dem 5790A und der patentierten Fluke RMS-Sensor haben ihn zum Messstandard für Kalibrierlabore auf der ganzen Welt gemacht.Der 5790B behält die innovativen technischen Eigenschaften seines Vorgängers bei und ergänzt viele neue Funktionen und Funktionen, die die Leistungsfähigkeit und Zuverlässigkeit des Produkts erweitern.

Absolute und relative Strommessung

Die Fluke-Shuntwiderstände der Serie A40B bieten eine sehr kostengünstige Methode zur Erweiterung der Funktionalität des 5790B zur Messung des absoluten und relativen Stroms zur Kalibrierung einer Stromquelle.Die neue Benutzeroberfläche des 5790B ermöglicht es Ihnen, aktuelle Shunts in seinen Speicher einzugeben und zu speichern. Bis zu 150 Shunts können zusammen mit den Seriennummern der Shunts, den Kalibrierkonstantenwerten (24 ac/dc, fünf Ladefehlerpunkte) und den Kalibrierungsdaten gespeichert werden.Der 5790B kann so eingerichtet werden, dass er innerhalb von Sekunden eine direkte absolute oder relative Strommessung durchführt, indem er den Shunt anschließt und einfach den entsprechenden Shunt aus dem Hauptmenü auswählt.Bei Verwendung eines Stromshunts zeigt 5790B sowohl die Spannungs- als auch die Strommessungen auf dem Display zusammen mit den Shuntinformationen an.Legacy Fluke A40 und A40A-Strom-Shunts können geladen und verwendet werden, um relative Strommessungen durchzuführen.

Erweiterter Breitbandbereich (50 MHz)

Der "/3" Breitband-Eingang und die Funktion mit Bandbreiten von 2,2 mV bis 7 V, 10 Hz bis 30 MHz werden vom 5790A-Modell beibehalten.von 10 Hz bis 50 MHzDer erweiterte Breitbandbereich erweitert die Arbeitsbelastung des Produkts, um präzise 50 MHz Leistungsreferenz-Ausgänge zu kalibrieren, die auf den meisten HF-Leistungsmessern zu finden sind.

Verbesserte Spezifikationen

Eine grafische Benutzeroberfläche mit direktem Auslesemodus zeigt Spezifikationen für die Messung von gängigen nicht-sinusoidalen Wellenformen sowie die Berechnung von Spitzen zu Spitzen an (vorausgesetzt THD < 1 %).) Dies ermöglicht sofortige Informationen, wenn sie am dringendsten benötigt werden.Im Gegensatz zum Vakuum-Fluoreszenzdisplay auf dem 5790A ermöglicht Ihnen das neue 6,5-Zoll-kapazitive Touchscreen mehr Informationen auf dem Bildschirm zu sehen, wodurch Sie nicht mehr zwischen den Menüs wechseln müssen.Die 5790B legt nun absolute Gleichspannungsmessunsicherheiten von ± 24 ppm (ein Jahr) fest., 23 °C ± 5 °C), die eine größere Zuverlässigkeit bei den Übertragungsmessungen bieten.50 Ohm Eingangsfunktion ist als Option für die Messung von HF-Leistungsmesser Leistungsreferenz-Ausgänge verfügbar. Die Option ist "Spotkalibrierung" am Ende eines Kabels mit Präzisionsniveau/phasestabiler Messtechnik.

Statistik und Spitzen-zu-Spitzen-Wellenformfunktionen

Statistiken über die Anzahl der Proben, Standardabweichung, Durchschnitt, Min und Max werden anhand der angezeigten Messwerte berechnet.die statistischen Daten können angezeigt werden, während die Hauptmessung noch auf dem Bildschirm sichtbar istDer 5790B berechnet nun für Sie die Wellenform von Spitze zu Spitze.Einige dieser Wellenformen sind schwierig und zeitaufwendig zu berechnenDie 5790B führt alle Berechnungen für Sie auf der Grundlage der Messung durch, wodurch die Zeit und mögliche Fehler erheblich verkürzt werden.

Einfache grafische Schnittstelle und ergonomische Merkmale

Die grafische Benutzeroberfläche verfügt über leicht lesbare Menüs sowie den Zugriff auf gängige Funktionen mit nur einer Fingertastung.Schnell wählen Sie den Bereich und Eingabe mit den Hardtasten auf der VorderseiteAuf der Vorderseite befindet sich ein leuchtend roter Statusanzeiger für die Gefährliche Spannung, der Sie sofort darüber informiert, wenn an den Endgeräten eine gefährliche Spannung vorhanden ist.Wie der neue 5730A Multi-Produkt KalibratorAuf der Vorderseite befinden sich Visual Connection ManagementTM-Terminals, die aufleuchten, um Ihnen zu zeigen, welche Terminals aktiv sind und Sie bei der richtigen Verbindung anleiten.

Genauigkeit, auf die man sich verlassen kann.

Der 5790B basiert auf dem patentierten Fluke Solid-State Thermal RMS Sensor, der seit 1979 in einer Vielzahl von Fluke-Produkten wie dem 792A AC/DC Transfer Standard erprobt wurde.Der Fluke RMS Sensor ist ein echter Wärmekonverter., nicht ein elektronischer Wandler, der den RMS-Wert berechnet. Da seine Ausgangsspannung 2 V und nicht die 7 mV bis 10 mV der herkömmlichen Thermoelemente beträgt,Der RMS-Sensor weist ausgezeichnete Signal-Lärm-Eigenschaften und minimale Umkehrfehler auf.Mit einer höheren Ausgangsspannung lassen sich genauere Messungen vornehmen, und wegen seiner geringen Größe stabilisiert sich der RMS-Sensor schnell und arbeitet über einen breiten Temperaturbereich.Der 5790B verfügt auch über hermetisch versiegelte Dünnschichtwiderstandsnetze, um Messfehler zu minimieren und den Temperaturkoeffizienten zu erhöhenDer RMS-Sensor und die Dünnschicht-Widerstandsnetze sind von Fluke robust und zuverlässig konzipiert.Jedes ist nach strengen Standards der Fluke Microelectronics Group gebaut, um die Qualität und Konsistenz Teil für Teil zu erhalten..

Vielseitigkeit, die Sie produktiv macht

Die Vielfalt an Eingaben und Verbindungsarten ermöglicht es Ihnen, die für Ihre Anwendung am besten geeignete zu verwenden.mit einer Breite von mehr als 20 mm,Ein Typ-N und ein Satz Bindestangen sind für die Wechselstrommess- und -übertragungsmodi bestimmt.Sie können automatische AC/DC-Übertragungsmessungen durchführen.Der 5790B bestimmt automatisch, ob die angebrachte Spannung AC oder DC ist.

Der zweite Typ-N-Eingabeanschluss unterstützt den optionalen Breitbandmodus.Eine LED zeigt an, welche Endgeräte aktiv sind.

Ob Sie den 5790B als Voltmeter oder als Übertragungsstandard verwenden, Eingangsspannung und Frequenz werden immer auf dem Messbildschirm angezeigt.Der Unterschied zwischen AC/DC oder AC/AC wird immer in ppm auf dem Steuerbildschirm angezeigt., %, Volt oder Verhältnis.

Der 5790B ist ein vollständig automatisches Gerät und wählt den besten Spannungsbereich für die Messung aus.Robuster Einstiegsschutz von 1200 V ist in allen Spannungsbereichen aktiv.

Mit Hilfe der Auslöserknöpfe kann der 5790B von kontinuierlichen auf einzelne Messungen der Eingangsspannung wechseln, wodurch die Ablesung von Proben in vorgegebenen Intervallen erleichtert wird.

Bei Verwendung des 5790B im Übertragungsmodus wird die Referenzspannung gespeichert und alle AC/DC- oder AC/AC-Differenzmessungen werden in Bezug darauf durchgeführt.Sie können auch den Durchschnitt von zwei Spannungen als Referenz speichern, um DC-Umkehrfehler zu beseitigen, zum Beispiel.

Die intuitive Frontplatte des 5790B macht die manuelle Bedienung schnell und einfach.Und Nachrichten und Menüs werden deutlich auf dem hellen 5790B angezeigt, Touchscreen-Anzeige Anzeige

USB, GPIB/IEEE-488, Ethernet und RS-232-Schnittstellen sind enthalten und alle Funktionen der Instrumente können über einen PC gesteuert werden.Die 5790B kann in automatisierte Systeme integriert werden, die mit der MET/CAL® Kalibriersoftware betrieben werden.
