Vollständige Charakterisierung des Stromgeräts, um sicherzustellen, dass Ihre Schaltungen beim ersten Mal funktionieren

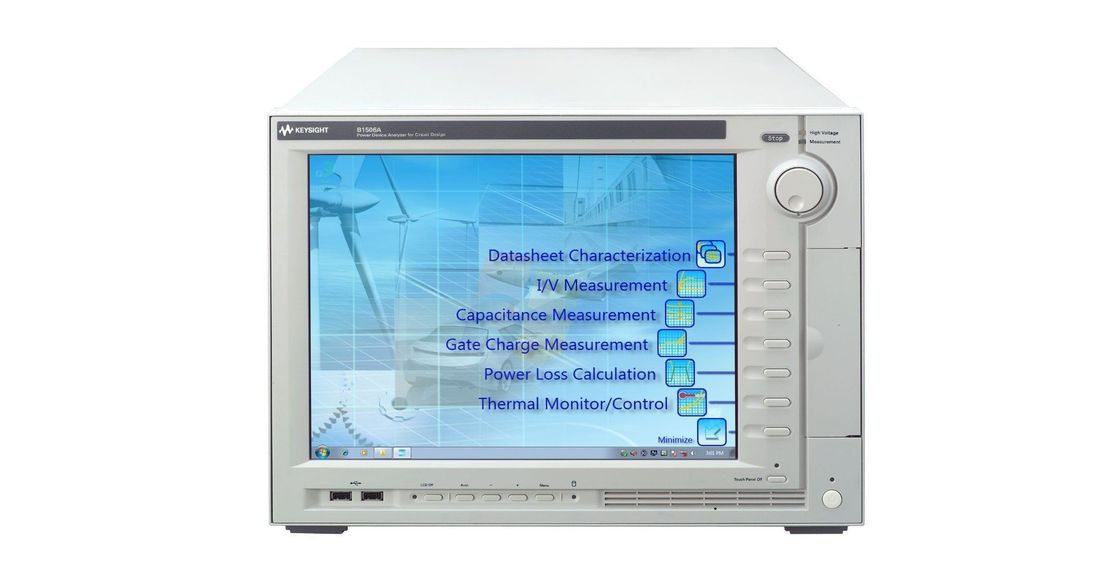

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsEs kann alle relevanten Geräteparameter unter einer Vielzahl von Betriebsbedingungen bewerten, einschließlich IV-Parameter wie Ausfallspannung und Einsatzwiderstand,sowie drei Terminal-FET-KapazitätenDer B1506A Power Device Analyzer/Curve Tracer for Circuit Design erfüllt und übertrifft alle Kurvenverfolgungsfunktionen.

B1506A Gemeinsame Merkmale

• Breiter Betriebsbereich bis 3 kV/1500 A
• Voll automatisierte schnelle thermische Prüfung von -50 °C bis +250 °C
• Automatische Erstellung von Datenblättern für Leistungseinrichtungen (Halbleiter und Komponenten)
• Funktion zur automatischen Aufzeichnung, um Datenverlust zu vermeiden

B1506A Besonderheiten der Packung IV

• Voll automatisierte schnelle IV-Messung (Ron, BV, Leckage, Vth, Vsat usw.) sowohl für Verpackungs- als auch für Wafergeräte
• Schmale IV-Impulsbreiten (bis zu 10 μs), um eine Selbstheizung des Geräts zu verhindern, um die tatsächliche Leistung des Geräts zu erkennen
• Oszilloskopansicht (Zeit-Domain-Ansicht) zur Überwachung der tatsächlichen Spannungs-/Strom-Impulswellenformen für eine genaue Messung
• Skalierbare Konfiguration zum Hinzufügen von CV und Qg, um den Strombereich von 20 A auf 500 A, 1500 A zu erweitern

B1506A Komplettpaketmerkmale

• Alle Merkmale der IV-Verpackung
• Messung der Eingangs-, Ausgangs- und Umkehrtransferkapazitäten (Ciss, Coss, Crss, Cies, Coes, Cres) und des Torwiderstands (Rg) bei 3 kV für Paketgeräte
• Messung der Torbelastungskurve (Qg) für Verpackungseinrichtungen
• Berechnung des Leistungsverlustes (Leitung, Antrieb und Schaltverlust)

Der B1506A verfügt über eine breite Palette von Funktionen, die ihm helfen, unter tatsächlichen Betriebsbedingungen von Schaltkreisen minderwertige Geräte zu identifizieren, einschließlich eines breiten Spannungs- und Strombereichs (3 kV und 1500 A),ein breiter Temperaturmessbereich (-50°C bis +250°C), schnelle Pulsfähigkeit und Messlösung von Sub-nA-Level-Strom.Die einzigartige Softwareschnittstelle bietet dem Benutzer ein vertrautes Datenblattformat für Geräte, das die Charakterisierung von Geräten ohne formales Training erleichtert.Die integrierte Schaltkreisvorrichtung im Prüfgerät unterstützt eine vollautomatisierte Prüfung.mit der Fähigkeit, automatisch zwischen Hochspannungs- und Hochstromprüfung sowie zwischen IV- und CV-Messungen zu wechseln.

Darüber hinaus eliminiert ein einzigartiger Steckdosisadapter für Prüfvorrichtungen im Plug-in-Stil Kabelverbindungen und andere menschliche Fehler.Der B1506A unterstützt auch die vollständige Automatisierung der thermischen CharakterisierungDa die DUT in unmittelbarer Nähe zu den Messressourcen des B1506A liegt, ist es möglich, die Messung durch die integrierte Thermostream-Steuerung oder über die Thermalplate zu erledigen.die großen Parasiten, die durch Kabelverlängerungen in eine Temperaturkammer führen, nicht vorliegen.

Aus diesem Grund können schwingungsfreie Ultraschallströme von bis zu 1500 A sowohl bei niedrigen als auch bei hohen Temperaturen genau bewertet werden.Die Fähigkeiten des B1506A revolutionieren das Leistungselektronik-Schaltkreislaufdesign, indem sie sowohl dazu beitragen, den Endproduktwert zu maximieren als auch die Produktentwicklung zu beschleunigen..

Die Preise der IV-Pakete (H20, H50, H70) sind vergleichbar mit denen herkömmlicher Kurvenspuren und mit dem B1506A erhalten Sie zusätzliche fortschrittliche Funktionen.Sie können auch eines der B1506A IV Pakete (H20, H50, H70), um entweder den Strombereich zu erhöhen oder CV/Qg-Messmöglichkeiten hinzuzufügen (Optionen H21, H51, H71).

B1506A IV-Packung

• B1506A-H20 20 A / 3 kV IV Messung
• B1506A-H50 500 A / 3 kV IV Messung
• B1506A-H70 1500 A / 3 kV IV Messung

B1506A Vollständiges Paket

• B1506A-H21 20 A / 3 kV IV, C-V und Torladung
• B1506A-H51 500 A / 3 kV IV, C-V und Gate-Ladungsmessung
• B1506A-H71 1500 A / 3 kV IV, C-V und Gate Ladungsmessung
