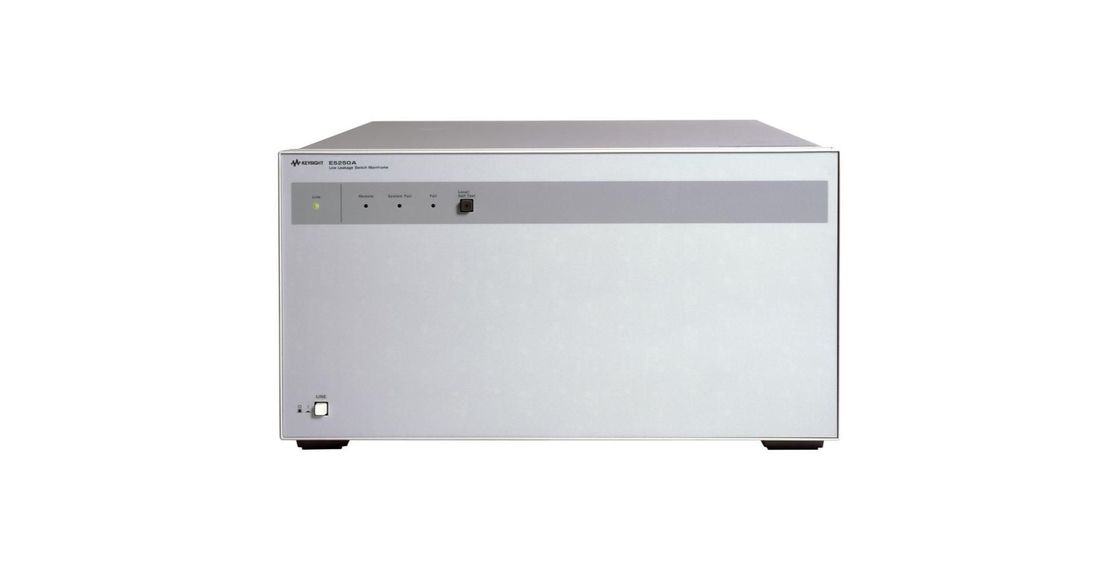

E5250A Schaltanlage mit geringer Leckage

Produktdetails

Modell Nr.:

E5250A

Lieferung:

5 Wochen

MOQ:

Handelsmarke:

Keysight

Ursprung:

aus China

Versorgungsmaterial-Fähigkeit:

2000pieces/year

Anpassung:

Erhältlich

Dienstleistungen nach dem Verkauf:

12 Monate

Gewährleistung:

12 Monate

Produkt-Beschreibung

E5250A Leckage-Schalter-Hauptcomputer mit geringer Leckage
Der E5250A Low-leakage Switch Mainframe bietet Plug-in-Module zur Integration von CV-IV-Messungen mit einem automatisierten Messsystem für langfristige Zuverlässigkeitstests.

HIGHLIGHTS

Allgemeine Merkmale

Unterstützt werden zwei Arten von Matrixkarten: E5252A-Matrixkarten und E5255A-Multiplexerkarten
E5252Matrixkarten unterstützen Kelvin- oder kostengünstige Nicht-Kelvin-Schaltmatrixfunktionen
E5255A-Multiplexerkarten unterstützen langfristige Multi-Site-Zuverlässigkeitsprüfungen
Die Keysight EasyEXPERT-Software kann mit Hilfe von Anwendungsprüfungen die Schalterinstellungen steuern und automatisieren

Messmöglichkeiten

20 femtoampere Messlösung über den Schalter mit 4156C, B1500A oder E5270B HRSMU
Übergangsstrommesszeit (bis < 450 fA) von weniger als 3,5 Sekunden (10 V-Eingangsschritt) ((Zusätzliche Angaben)
Bandbreite von 10 MHz (- 3 dB) unter Verwendung von E5252A-Karten (Zusatzinformationen)
Kanalisolation von 10 Teraohm für Niedrigstrom (Triaxial) -Pfade mit E5252A-Karten

Architektur (mit Matrixkarten E5252A)

6 Niedrigstrom- (Triaxial-) und 4 Allzweck- (Koaxial-) Eingänge
Moduläres Design unterstützt x12, x24, x36 und x48 triaxial Ausgabe Konfigurationen
Triaxial-Eingänge 1 bis 4 haben spezielle interne Pfade
Triaxial-Eingänge 5 bis 6 und die 4 Koaxialinputs sind multiplexiert (3:1) und teilen sich 2 interne Pfade

Architektur (mit E5255A-Multiplexerkarten)

6 Niedrigstrom- (Triaxial-) Eingänge; 3 Gleichstrom- (Koaxial-) Eingänge pro Karte
Moduläres Design unterstützt x24, x48, x72 und x96 triaxial Ausgangskonfigurationen
Kann bis zu vier E5250A-Mainframes zusammenbinden, um bis zu 384 Ausgangskanäle zu unterstützen

Der Keysight E5250A Leckschalter-Mainframe erweitert eine einzelne Messstation, wie die Keysight B1500A, 4155C oder 4156C, zu einem automatisierten Messsystem.Plug-in-Module können entweder als Querschnittspunktmatrix für allgemeine parametrische Messungen oder als Multiplexer für Langzeitzuverlässigkeitsmessungen konfiguriert werden.

Als 24-Kanal-Multiplexer (8 x 3) ist der E5250A mit seiner 384-Kanal-Fähigkeit und fortschrittlichen Funktionen, die typischerweise nur auf großen,teurere EingabegeräteDies ermöglicht es, kostengünstige Stromversorgungen für eine konstante Belastung zu verwenden.

Die große Anzahl von Kanälen und kostengünstige Belastungsquellen ermöglichen eine effiziente Prüfung von Hunderten von Geräten parallel, wodurch Kosten und Zeit eingespart und genaue und konsistente Ergebnisse erzielt werden.
