Leistungsspannungsmessmöglichkeiten

• Genaue und präzise Messbereiche von 0,1 fA - 1A und 0,5 μV - 200 V
• Fähigkeiten zur Messung an Ort und Stelle
• Impulspunkt- und -messung mit einer Impulsbreite von mindestens 500 μs
• Die ASU (atto-sense and switch unit) kann mit dem HRSMU verwendet werden, um eine Messlösung von 0,1 fA und eine SMU/AUX-Pfadschaltung bereitzustellen

EasyEXPERT-Gruppe+ Software

• Charakterisierungsumgebung auf dem PC des Benutzers verfügbar
• GUI-basierte Bedienung mit Tastatur und Maus
• Mehrere Messmodi für schnelle Einrichtung und Messdurchführung (Anwendungsprüfung, klassische Prüfung und schnelle Prüfung)
• Graphische Anzeige, automatisierte Analysemöglichkeiten und Datenerstellung in Excel sowie Bilder für Analyse und Berichterstattung

E5270B Hardware

• Konfigurierbare und erweiterbare Messmodule bis zu 8 Slots
• Für konfigurierbare SMU-Auswahl sind High Resolution SMU (HRSMU), Medium Power SMU (MPSMU) und High Power SMU (HPSMU) verfügbar.
• An allen installierten Modulen stehen hochauflösende und schnelle Analog-Digital-Wandler (ADC) zur Verfügung.
• Aktive Bodeneinheit (GNDU) im Mainframe, um 0 V zu erzwingen und den Strom bis zu 4 A zu senken

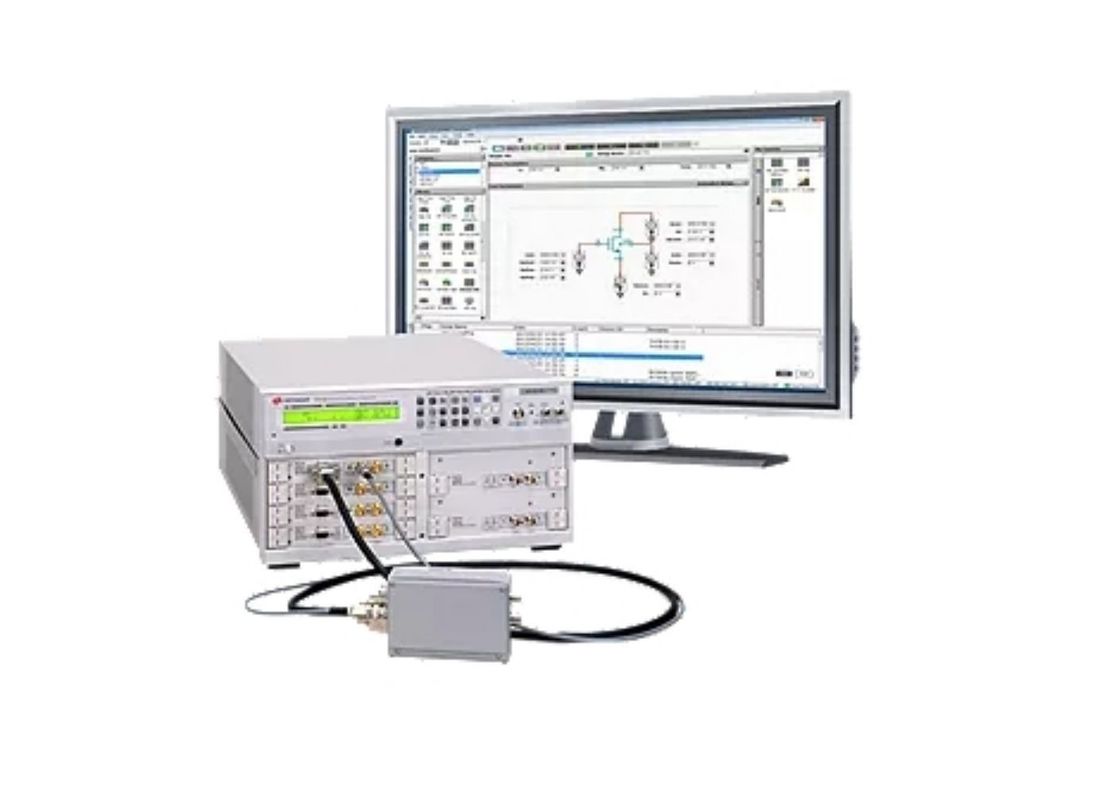

Der Keysight E5270B Precision IV Analyzer ist die Komplettlösung für die Stromspannungscharakterisierung einer Vielzahl von Materialien und Geräten.Der E5270B unterstützt mehrere SMUs (Source/Monitor Units) für Spannungs-/Stromquelle und Spannungs-/Strommessung mit der besten Leistung der Klasse bei Strommessungen von bis zu 0.1 fA. Die modulare Architektur ermöglicht es, SMU-Module für acht verfügbare Slots zu konfigurieren oder zu aktualisieren. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisDie leistungsstarke Integration der vielseitigen Messfunktionen von SMU und der GUI-basierten Charakterisierungssoftware macht die E5270B zur besten Lösung für die Charakterisierung und Bewertung von Geräten, Materialien und,Halbleiter, aktive/passive Komponenten oder praktisch jede andere Art elektronischer Vorrichtungen mit kompromissloser Messsicherheit und -effizienz.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), so dass wertvolle Informationen nicht verloren gehen und Messungen später wiederholt werden können.Keysight E5270B bietet die vollständige Lösung für die Stromspannung Charakterisierung mit diesen vielseitigen Fähigkeiten.

Zusätzlich zur Verwendung als Analysator ist der E5270B als Systemkomponent SMU für ein Rack- und Stuck-Testsystem erhältlich.Es bietet die Skalierbarkeit und die höchste Messgenauigkeit in der Klasse für die StromspannungsmessungEs kann per FLEX-Befehlssatz ferngesteuert werden, der die leistungsfähigen Messfunktionen unterstützt.
