Leistungsspannungsmessmöglichkeiten

• Genaue und präzise Messbereiche von 5 pA - 1A und 100 μV - 200 V
• Fähigkeiten zur Messung an Ort und Stelle
• Impulspunkt- und -messung mit einer Impulsbreite von mindestens 500 μs

EasyEXPERT-Gruppe+ Software

• Charakterisierungsumgebung auf dem PC des Benutzers verfügbar
• GUI-basierte Bedienung mit Tastatur und Maus
• Mehrere Messmodi für schnelle Einrichtung und Messdurchführung (Anwendungsprüfung, klassische Prüfung und schnelle Prüfung)
• Graphische Anzeige, automatisierte Analysemöglichkeiten und Datenerstellung in Excel sowie Bilder für Analyse und Berichterstattung

E5260A-Hardware

• Konfigurierbare und erweiterbare Messmodule bis zu 8 Slots
• Für konfigurierbare SMU-Auswahl sind Mittelleistungs-SMU (MPSMU) und Hochleistungs-SMU (HPSMU) verfügbar.
• Es gibt einen Hochgeschwindigkeits-Analog-Digital-Wandler (ADC).
• Aktive Bodeneinheit (GNDU) im Mainframe, um 0 V zu erzwingen und den Strom bis zu 4 A zu senken

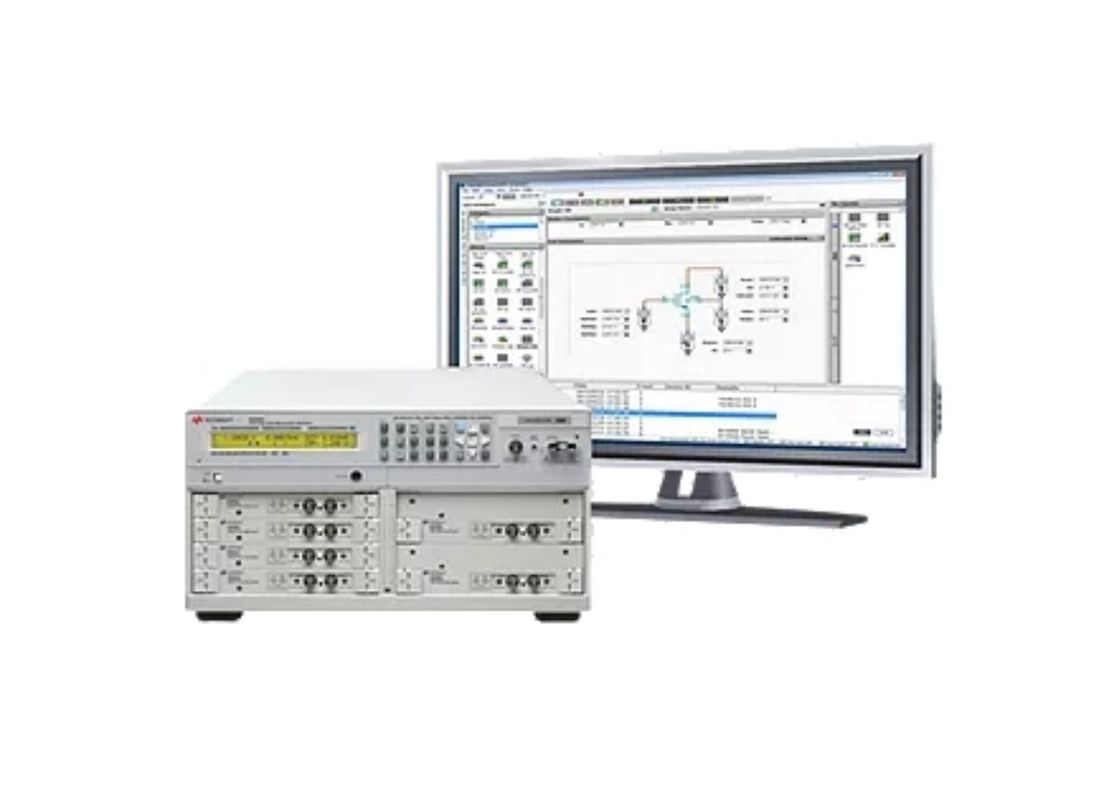

Der Keysight E5260A IV Analyzer ist die Komplettlösung für die Stromspannungscharakterisierung einer Vielzahl von Materialien und Geräten.Der E5260A unterstützt mehrere SMUs (Source/Monitor Units) für Spannungs-/Stromzufuhr und Spannungs-/Strommessung mit der besten Messleistung für Strom in der Klasse von nur 5 pADie modulare Architektur ermöglicht es, SMU-Module für acht verfügbare Slots zu konfigurieren oder zu aktualisieren. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisDie leistungsfähige Integration der vielseitigen Messfunktionen von SMU und der grafischen Benutzeroberfläche basierenden Charakterisierungssoftware macht die E5260A zur besten Lösung für die Charakterisierung und Bewertung von Geräten, Materialien und,Halbleiter, aktive/passive Komponenten oder praktisch jede andere Art elektronischer Vorrichtungen mit kompromissloser Messsicherheit und -effizienz.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), so dass wertvolle Informationen nicht verloren gehen und Messungen später wiederholt werden können.Keysight E5260A bietet die vollständige Lösung für die Stromspannung Charakterisierung mit diesen vielseitigen Fähigkeiten.

Neben der Verwendung als Analyzer ist der E5260A als Systemkomponent SMU für ein Rack- und Stuck-Testsystem erhältlich.Es kann aus der Ferne mit dem FLEX-Befehlssatz gesteuert werden, der die leistungsstarken Messfunktionen unterstützt.
