E4991b Impedanzanalysator, 1 MHz bis 500 MHz/1 GHz/3 GHz

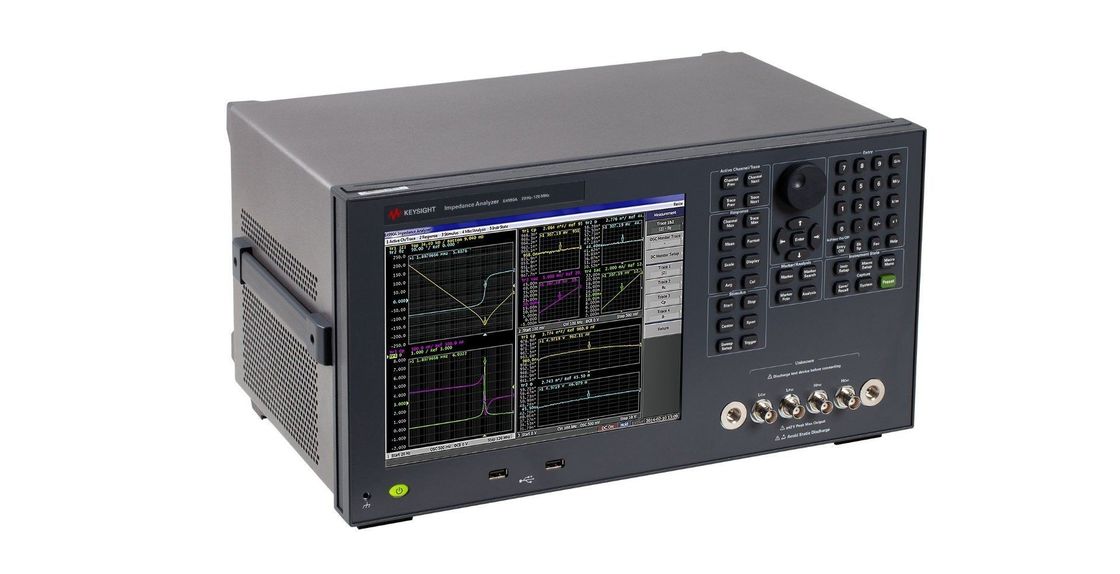

E4991B Impedanzanalysator 1 MHz - 3 GHz

Der Keysight E4991B Impedanzanalysator ist die perfekte Lösung für die Charakterisierung und Bewertung elektronischer Komponenten, Halbleitergeräte und Materialien.

• Drei frequenzsteigernde Optionen: 1 MHz bis 500 MHz/1 GHz/3 GHz
• Grundgenauigkeit ±0,65% und 120 m Omega bis 52 k Omega-Impedanzbereich (Messgenauigkeitsbereich von 10%)
• Messparameter: Z, Y, θ, R, X, G, B, L, C, D, Q, Z, X, Y, V, Vc, Iac, Vdc¹, Idc¹ (1. Option 001 ist erforderlich)
• Eingebettete Gleichstromverzerrung (Option 001): 0 V bis ± 40 V, 0 A bis ± 100 mA
• 4 Kanäle und 4 Spuren auf 10,4 Zoll Farb-LCD mit Touchscreen
• Datenanalysefunktion: Analyse der äquivalenten Schaltung, Grenzlinieprüfung
• Dielektrische/magnetische Materialmessung (Option 002):
• Temperaturmerkmale (Option 007) und zuverlässige Messmöglichkeiten auf der Wafer (Option 010)

Die Messmöglichkeiten für Materialien bieten eine Analyse der Temperaturmerkmale (Option 007) und eine direkte Ablesfunktion der Permittivität und Permeabilität (Option 002).

Das Sonde-Station-Verbindungsset (Option 010) bietet eine genaue Lösung für die Impedanzmessung auf Wafer oder Mikrokomponenten bis zu 3 GHz.

Der E4991B unterstützt eine Vielzahl von Prüfzubehör, die die Messungen einfach und zuverlässig gestalten sollen.

Egal, ob Sie in Forschung und Entwicklung, Qualitätssicherung oder Inspektion tätig sind, der E4991B ist eine ideale Lösung für die Charakterisierung und Bewertung elektronischer Komponenten, Halbleitergeräte und Materialien.

Für die Messung von Materialien arbeitet E4991B mit der N1500A-005 Materials Measurement Suite zusammen und ermöglicht einfache Messungen (bis zu 1 GHz), von der Einrichtung von Leuchten bis zur Erstellung von Berichten.
