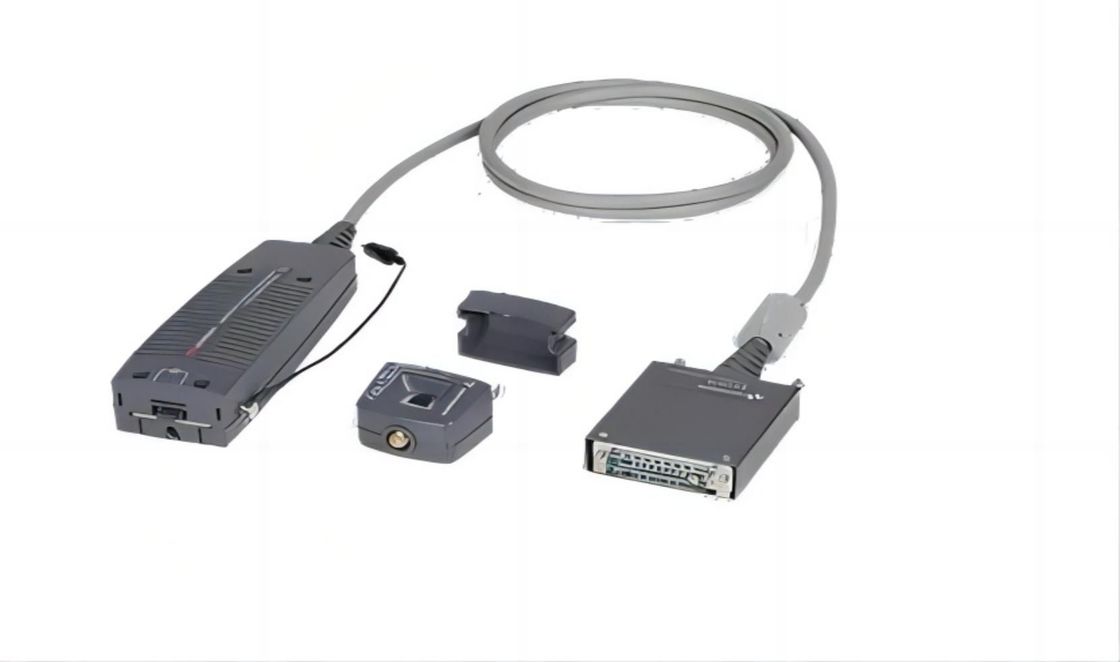

Cx1101A Einzelkanal, ± 40 V, 100 MHz, 40 Na und 1 a

• Messungen der Wellenform von 40 nA bis 1 A-Strom
• Maximalstrom kann mit einem CX1206A auf 10 A erweitert werden
• Maximale eigenständige Bandbreite: 100 MHz
• Breiter Spannungsbereich für den gemeinsamen Modus bis ±40 V
• Niedriger Eingangswiderstand: 410 mΩ typisch oder 50 Ω typisch
• Ein CX1203A Sensorkopf ist ausgestattet


Der CX1101A Single-Channel-Stromsensor deckt viele Arten von Anwendungen mit einem breiten Messbereich von 40 nA bis 1 A ab, 100 MHz eigenständige maximale Bandbreite,und der breiteste Spannungsbereich für den gemeinsamen Modus bis zu ± 12 VDie Verwendung eines Sensor Head Adapters ermöglicht die elektrische Verbindung zum DUT. Eine Einheit des CX1203 Coaxial Termination Sensor Head und Kabel sind ausgestattet, so dass Sie sofort mit den Messungen beginnen können.Die Breitbandgeräuschunterdrückte-Strommesstechnologie ermöglicht die Messung von Niedrigstromwellenformen mit geringem EingangswiderstandDurch den Einsatz eines CX1206A Hochstromsensorkopfes können die maximalen Wellenformmessungen bis zu 10 A erfolgen.
